MEMBRANE DISC DIFFUSER 초미세기포형 멤브레인 산기판

하수처리장용



폐수처리장용

위생처리장용



축산폐수처리장용

정수장용



정화조용



구조(Construction)



미세기포형 멤브레인 디스크 235 / 316 / 520은 신축성,내구성,내충격성이 우수하다.
상부로 볼록한 형태의 플라스틱 베이스는 멤브레인이 캡슐형태로 감싸여져 있다.
베이스와 멤브레인을 보호하기  위하여 클램프밴드 (520 / STS 316L)로 채워졌다.

멤브레인(Membrane)



원형의 멤브레인 고무는 EPDM으로 만들어졌으며, 자외선 차단제가 포함되었다.
내수성,내열성,내화학성에 우수한 EPDM으로 수축, 팽창의 원상복귀가 완벽하다.(1,000,000회)
85에서 장기간 운전에도 견딜수 있도록 설계,제작 되었다.

베이스(Base)



상부로 볼록한 형태의 플라스틱 베이스는 ABS 또는 PA,PP에 유리섬유(Fiber Glass)가 첨가되어
   강도를 높였으며 변형이 없다.
상부로 볼록한 형태는 멤브레인 고무의 신축성 저하로 인한 신축성 유지와 내구성 향상을 위하여
   제작되었다.

특징(Feature)



미세기포형으로 기포경은 Ø1~Ø3mm이다.
적은 공기량으로 높은 산소전달효율이 보장되어 전력비가 절감된다.
" I "Slot의 기공폐쇄와 이중역수 방지장치로 배관내부에 하수, 폐수가 침투되지 않는다.
공기공급 능력이 높아 처리수질에 따라 공급량을 조절할수 있다.
처리수질, 처리량에 따라 간헐폭기로 부분적 가동이 가능하다.
자정기능(Self-Cleaning)으로 유지보수가 절감된다.

경제적 이익효과(Retrofits)



조대포형(Coarse bubble)또는 수중폭기기를 미세기포형으로 교체할 경우 최대 65%까지 전력비를 절감할 수    있다.
높은 산소전달효율을 계속 유지할 수 있다.85에서 장기간 운전에도 견딜수 있도록 설계,제작 되었다.

제원표(Technical data)


Type Ecogreen MD235 Ecogreen MD316 Ecogreen  MD520
재질(Material)
Base / Clamp
Membrane

Glass filled PP(ABS)
EPDM

Glass filled PP(ABS)
EPDM

Glass filled PP(ABS)
EPDM
Diameter Ø235mm Ø316mm Ø520mm
Connection R3/4"(20A)NPT,Male R3/4"(20A)NPT,Male R1 1/2"(40A)NPT,Female
통기량(Air flow)
Operation
Max
Range

10~60 ℓ/min
110 ℓ/min
10~110 ℓ/min

20 ~ 120 ℓ/min
170 ℓ/min
20 ~ 170 ℓ/min

80~230 ℓ/min
500 ℓ/min
80 ~ 500 ℓ/min
산소전달효율(O.T.E) 22~31% 21~28% 23 ~ 29%
Max. temp ...90 ...90 ...90
Weight 600g 900g 2,200g

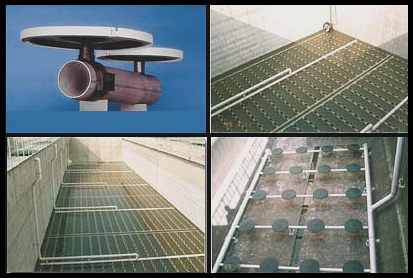

설치사례(Instance to installation)
