MEMBRANE TUBE DIFFUSER 초미세기포형 멤브레인 산기관

하수처리장용



폐수처리장용

위생처리장용



축산폐수처리장용

정수장용



정화조용



구조(Construction)



미세기포형 멤브레인 봉형 산기관은 PP 또는 PVC지지봉,클램프밴드(STS304)로 구성되어있다.
미세한 기공을 통하여 공기방울(Bubble)을 형성한다.
공기공급이 중단되면 기공이 폐쇄되어 하수의 역류 및 막힘을 원천적으로 방지한다.

멤브레인(Membrane)



멤브레인의 기공은 " I "Slot 이며 그 수량은 약 8,500개이다.
내수성,내열성,내화학성에 우수한 EPDM으로 수축,팽창의 원상복귀가 완벽하다.
멤브레인 고무는 High-grade EPDM으로 자외선 차단제가 첨가 되었다.
85에서 장기간 운전에도 견딜수 있도록 설계,제작 되었다.

특징(Feature)



미세기포형으로 기포경은 Ø1~Ø3mm이다.
적은 공기량으로 높은 산소전달효율이 보장되어 전력비가 절감된다.
" I "Slot의 기공폐쇄와 이중역수 방지장치로 배관내부에 하수, 폐수가 침투되지 않는다.
공기공급 능력이 높아 처리수질에 따라 공급량을 조절할수 있다.
처리수질, 처리량에 따라 간헐폭기로 부분적 가동이 가능하다.
자정기능(Self-Cleaning)으로 유지보수가 절감된다.

경제적 이익효과(Retrofits)



조대기포형 또는 수중폭기기를 미세기포형으로 교체할 경우 최대 65%까지 전력비를 절감할 수 있다.
높은 산소전달효율을 계속 유지할 수 있다.85에서 장기간 운전에도 견딜수 있도록 설계,제작 되었다.

제원표(Technical data)


Type Ecogreen MT70.300 Ecogreen MT70.600

재질(Material)
Support tube
Membrane
Clamp


PVC
EPDM + UV차단제
Ear-STEPLESS(STS304)


PVC
EPDM + UV차단제
Ear-STEPLESS(STS304)

Diameter Ø70 x 300mm Ø70 x 600mm
Connection PT25A, FEMALE PT25A, FEMALE
통기량(Air flow)
Operation
Max
Range

20~100 ℓ/min
150 ℓ/min
20~150 ℓ/min

30~200 ℓ/min
250 ℓ/min
30~250 ℓ/min
산소전달효율(O.T.E) 18~27% 23~35%
"I"SLOT QUANTITY 4,000個 8,500個
Weight 500g 850g

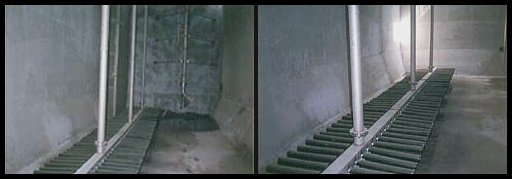

설치사례(Instance to installation)
